石灰石经过破碎、研磨、制成桨液后输送到吸收塔。吸收塔内浆液经循环泵送到喷琳装置喷洒。
烟气从烟道引出后经增压风机增压，进入GGH(烟气加热器)冷却后进入吸收塔。在吸收塔中与喷淋的石灰石浆接触，除掉烟气中的SO2，洁净烟气从吸收塔排出后经GGH加热后烟囱。
吸收塔内吸收SO2后生成的亚硫酸钙，经氧化处理生成硫酸钙，从吸收塔内排出的硫酸钙经旋流分离(浓缩)、真空脱水后回收利用。
经过除尘的烟气由引风机送入，由脱硫塔下部进入塔内，在塔内自下而上流动，循环浆液自上而下喷射，SO2气体与循环浆液充分接触进行脱硫。最后经除雾器除雾后，气体从脱硫塔顶部通过出口烟道进入烟囱排出。

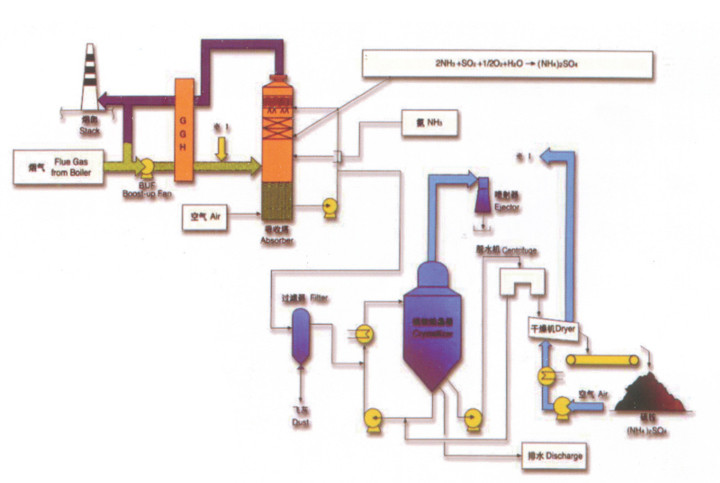

烟气进入脱硫塔与循环浆液接触进行洗涤、降温和吸收，在此过程中含氨吸收剂的循环液将烟气中的SO2吸收，反应生成亚硫酸铵;含亚硫酸铵的液体再与从脱硫塔询问鼓入的空气进行氧化反应，将亚硫酸铵氧化成核酸铵，形成硫酸铵稀溶液;含硫酸铵的稀溶液流至循环槽，通过二级循环泵再送入脱硫塔，进一步吸收、氧化后，从而形成闭合循环，这样在循环槽中使硫酸铵浓度达到规定值后，通过排出泵将生成的硫酸铵浆液送入硫铵池中进行处理。反应后的净烟气经除雾器进行净化达标后再经主烟囱直接排出。
(1)吸收反应
2NaOH+SO2——Na2SO3+H2O
Na2SO3+SO2+H2O——2NaHSO3

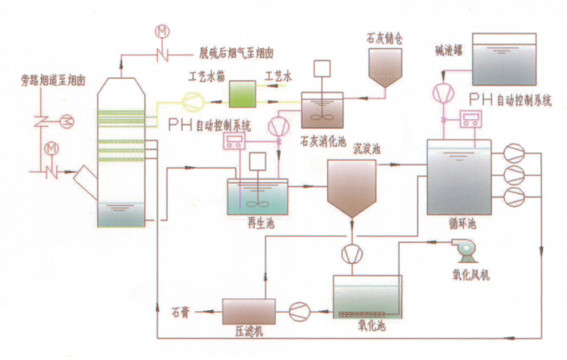

(2)再生过程(用石灰浆液)
CaO+H2O——Ca(OH)2
2NaHSO3+Ca(OH)2——Na2SO3+CaSO3·1/2H2O
Na2SO3+Ca(OH)2——2NaOH+CaSO3·1/2H2O
再生后所得的NaOH液送回吸收系统使用。所得半水亚硫酸钙可经氧化生成石膏(CASO4·2H2O)
